概述：

AWA6128D型雙耳機麥克風測試儀執行GB/T 12060.4/ IEC 60268-4《聲系統設備 傳聲器測量方法》、GB/T 12060.7 / IEC 60268-7 《聲系統設備 頭戴耳機測試方法》和IEC 61842  Microphones and earphones for speech communications 等標準。

該儀器由電聲測試儀（4通道）主機、耳模擬器或聲耦合腔、仿真口、聲控測試傳聲器、測試架和專用的分析軟件組成。能同時快速準確地測量雙耳機的靈敏度及差值、頻響曲線、阻抗、諧波失真、極性和麥克風的靈敏度、頻響曲線、電流和特性電壓等電聲性能。根據設定的門限自動判斷耳機和麥克風合格品或不合格品。測試結束后，簡潔直觀的顯示出 OK/NG，極大的提高了測試效率。

全中文的Windows界面，操作性更強。充分降低初期成本的投入和維護費用，具有高效、強大的分析和處理能力。能快速地完成耳機麥克風等電聲產品的測試，是基于生產線和質量控制（QC）、操作簡易的 要求而開發的測試系統它將功率放大模塊，聲音測量模塊集成在一臺主機里，免去了用戶連線的煩惱。

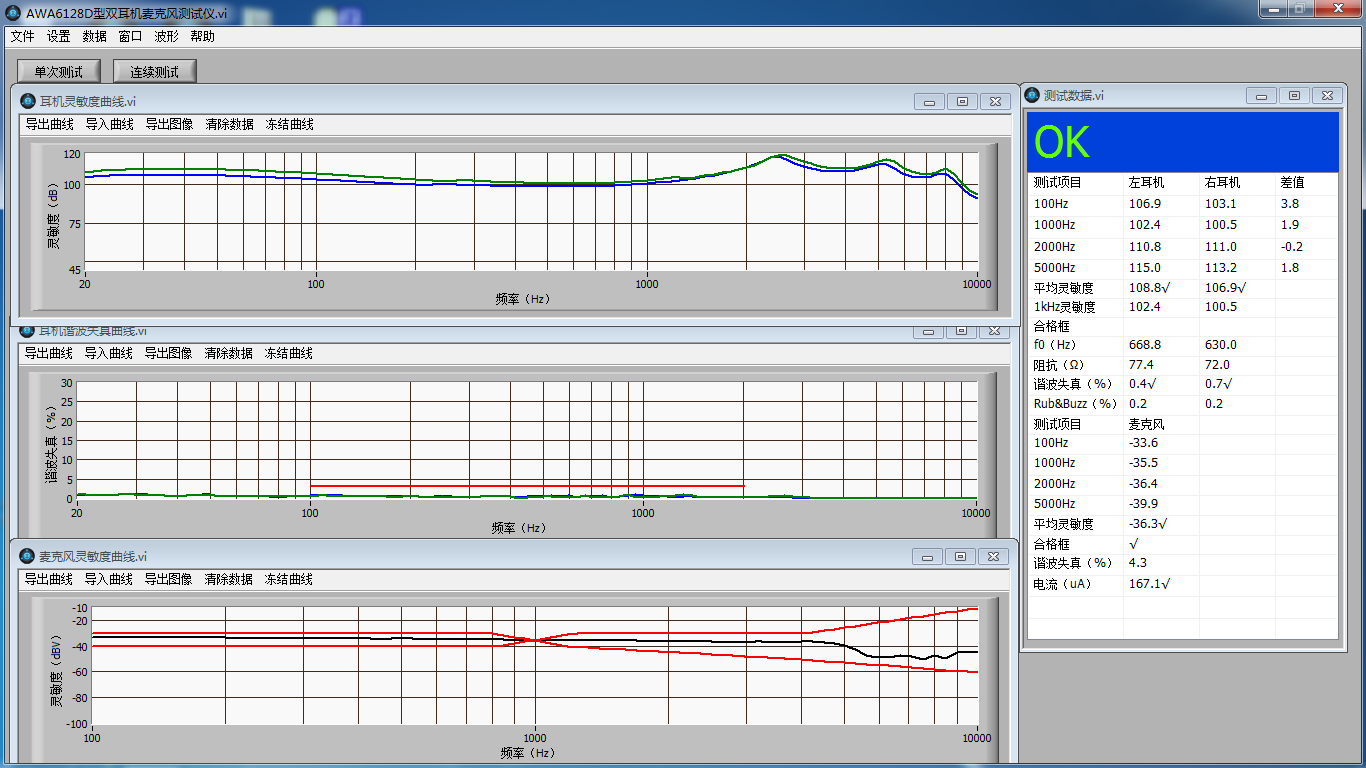

                              測試界面

儀器特點：

1、可以凍結一組雙耳機掃頻曲線和一組麥克風掃頻曲線

2、可以單獨測量左耳機或右耳機或麥克風

3、不合格項目自動顯示X字符

4、測試速度快，測量耳機和麥克風加起來只需要2秒

5、一鍵導出Word格式的測量報表

基本工作性能指標：

1、耳機測試

（1）信號輸入：頻率范圍：20 Hz～20k Hz

               幅度范圍：50 dB～130 dB（傳聲器參考靈敏度-26dBV/Pa）

               阻抗范圍：0 Ω～300Ω  諧波失真準確度：優于15%

（2）信號輸出：頻率范圍：20 Hz～20k Hz

               幅度范圍：10m V～10 V（RMS）

2、麥克風測試

（1)麥克風測試條件：工作電壓：0.1V～10V  工作電阻：680Ω、1kΩ、1.5kΩ、2kΩ、2.2kΩ、3kΩ、外接

 (2)信號輸入：頻率范圍：20 Hz～20k Hz

     幅度范圍：靈敏度：-50dBV～+10dBV

     電流范圍：0～1kμA

3、信號輸出：頻率范圍：20 Hz～20k Hz

聲源輸出聲壓：74 dB～114dB

   可選配件：自由場型測試傳聲器、壓力場型測試傳聲器、AWA6160型仿真耳、AWA6162型仿真耳、AWA1650型仿真嘴和測試架

4、本機噪聲：<35 dB（Z 計權）

5、掃頻觸發方式：鍵盤或腳踏開關

6、工作電源：220 V/50 Hz 交流市電

7、工作條件：環境溫度：0℃～40℃

8、相對濕度：20%～90%

9、大氣壓：86 kPa～106  kPa

10、尺寸：440 mm×325 mm×151 mm（W×D×H）

11、重量：5kg
